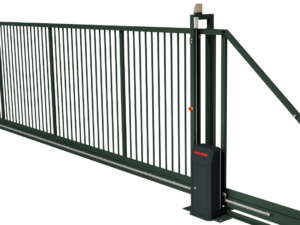

Oden Motoriserad
Fribärande skjutgrind för industriella applikationer med måttlig trafik.

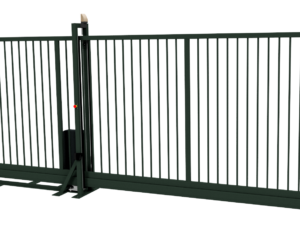

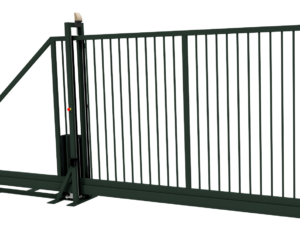

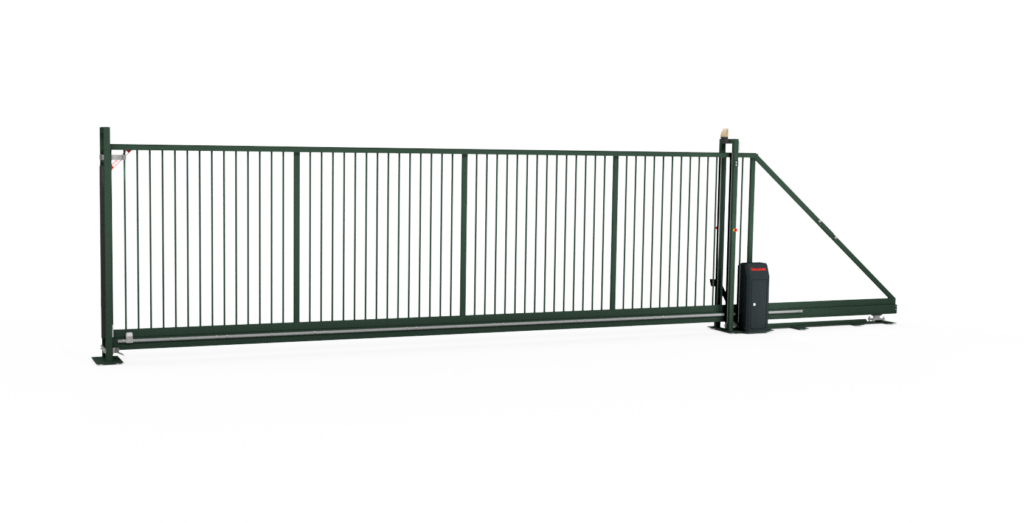

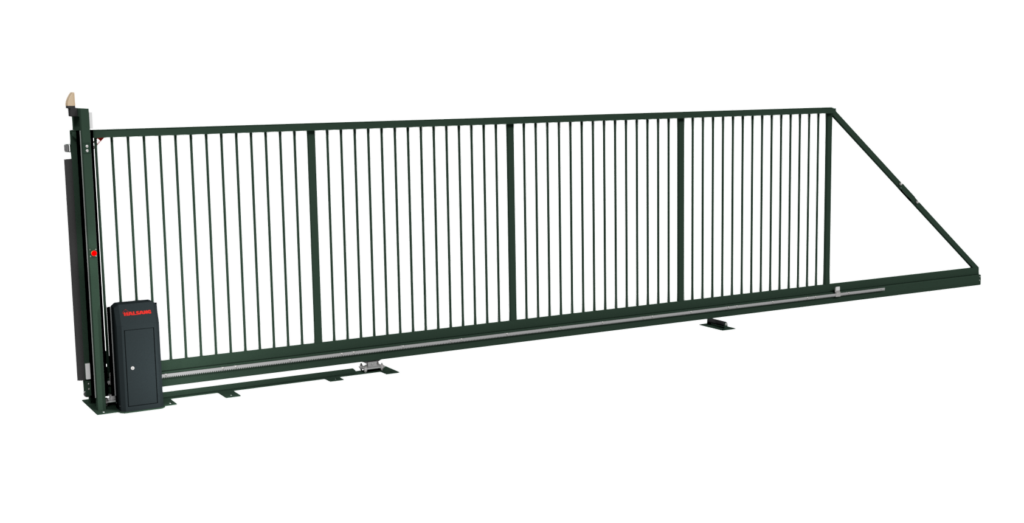

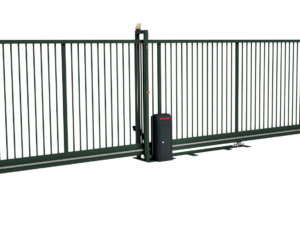

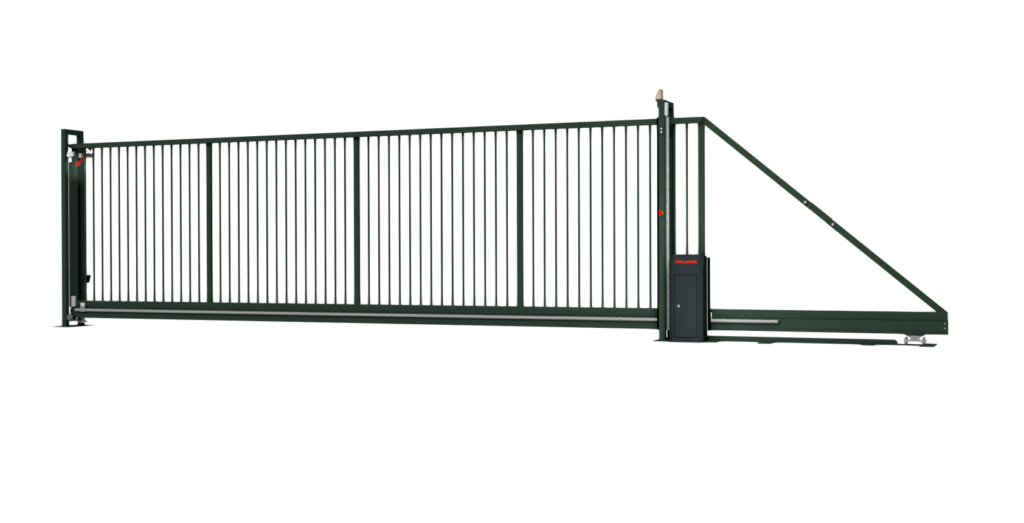

Konstruktion

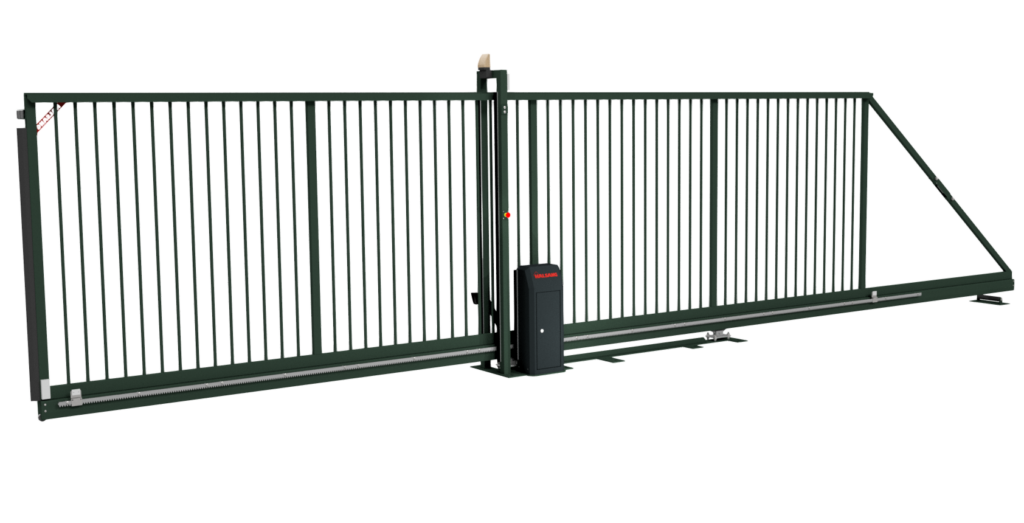

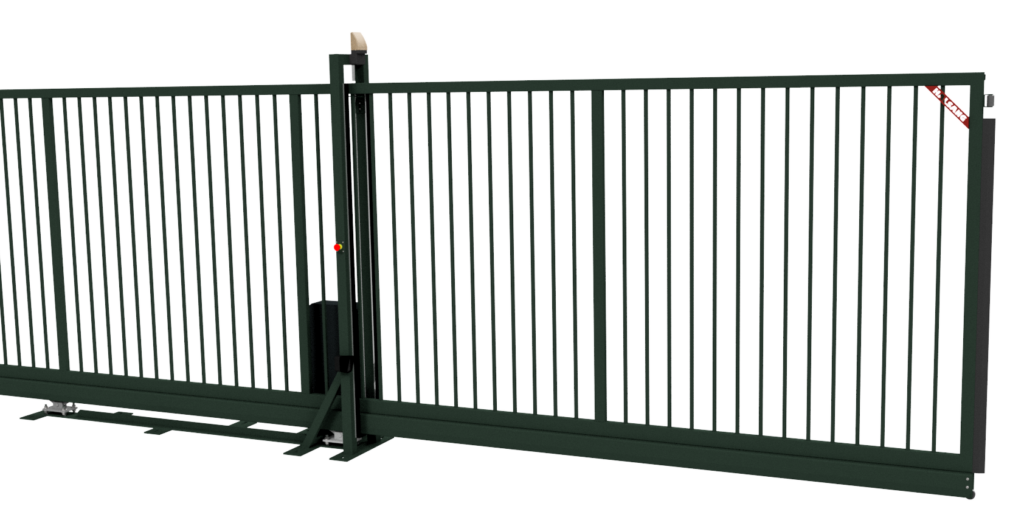

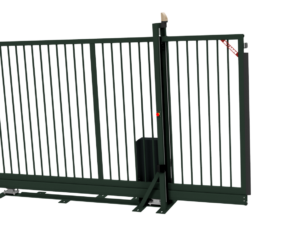

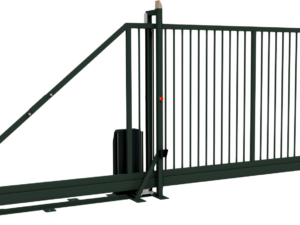

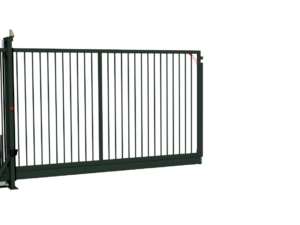

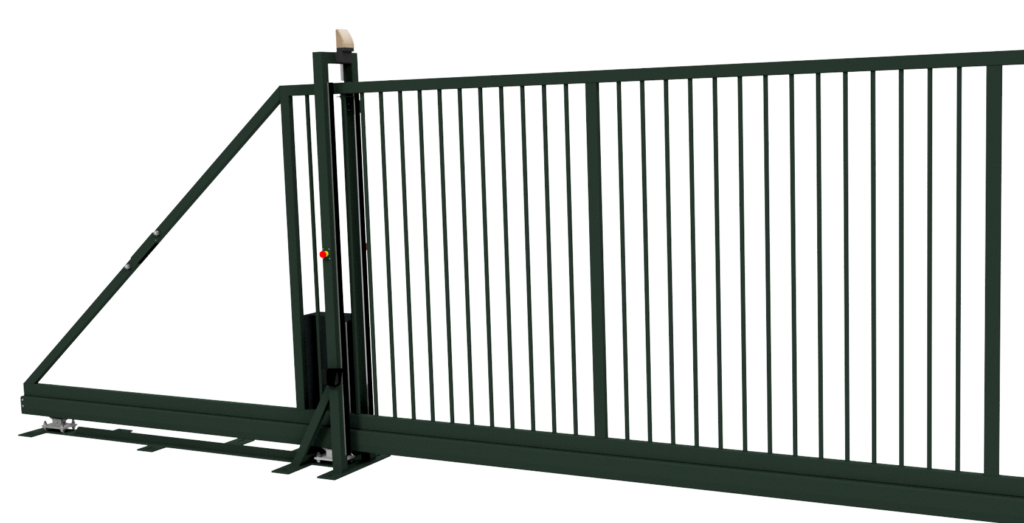

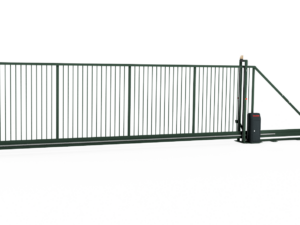

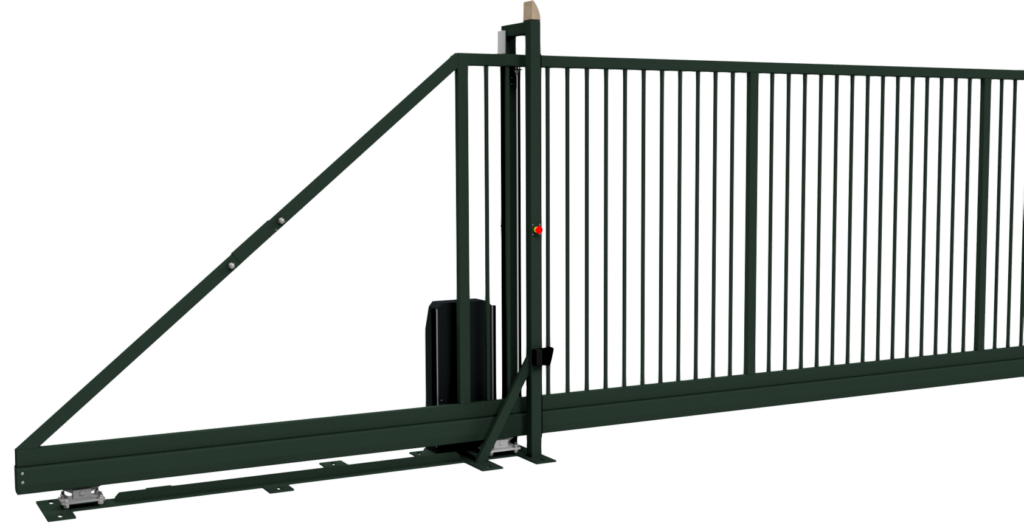

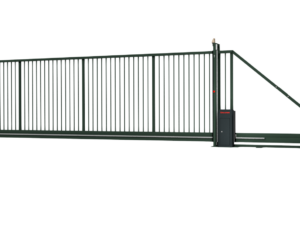

Grindblad

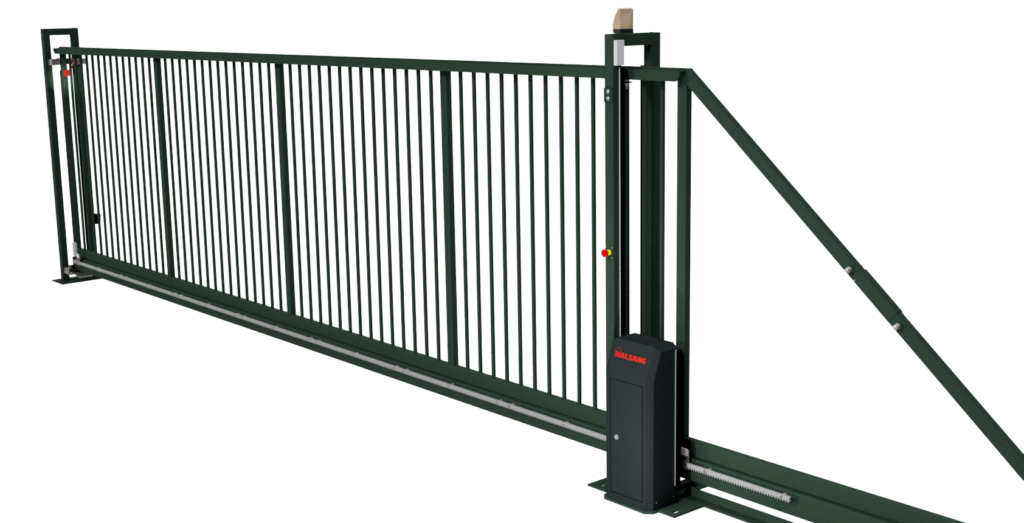

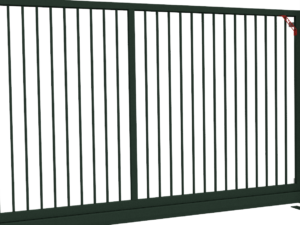

ODEN fribärande skjutgrind är en ekonomisk lösning för applikationer med mindre krav på öppning/stängning. Den är tillverkad i en helsvetsad konstruktion med en underbalk av specifik U-profil. Den svetsade grindramen består av horisontella fyrkantsprofiler och rektangulära profiler. Grindbladsfyllningen består av svetsade vertikala fyrkantsrör 20×20 mm med ett maxavstånd mellan stängerna på 100 mm.

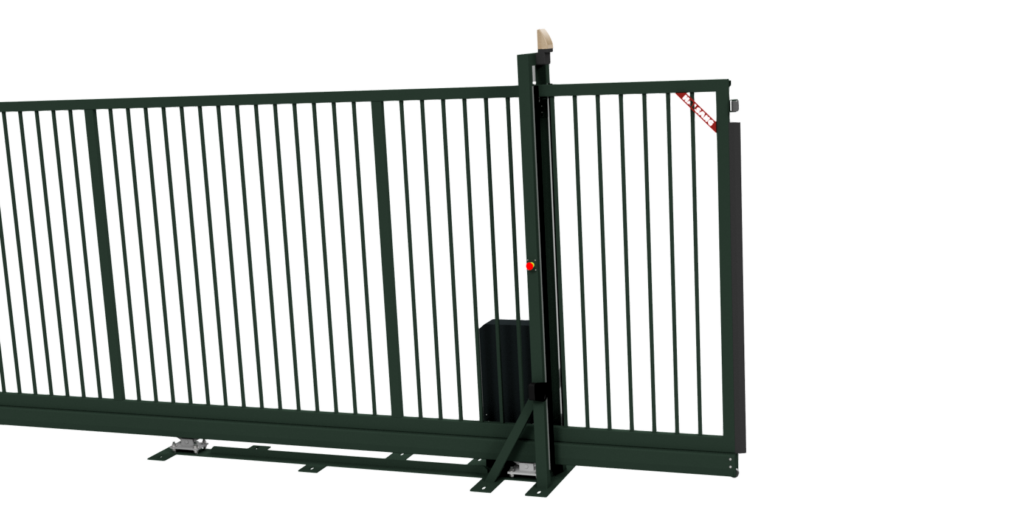

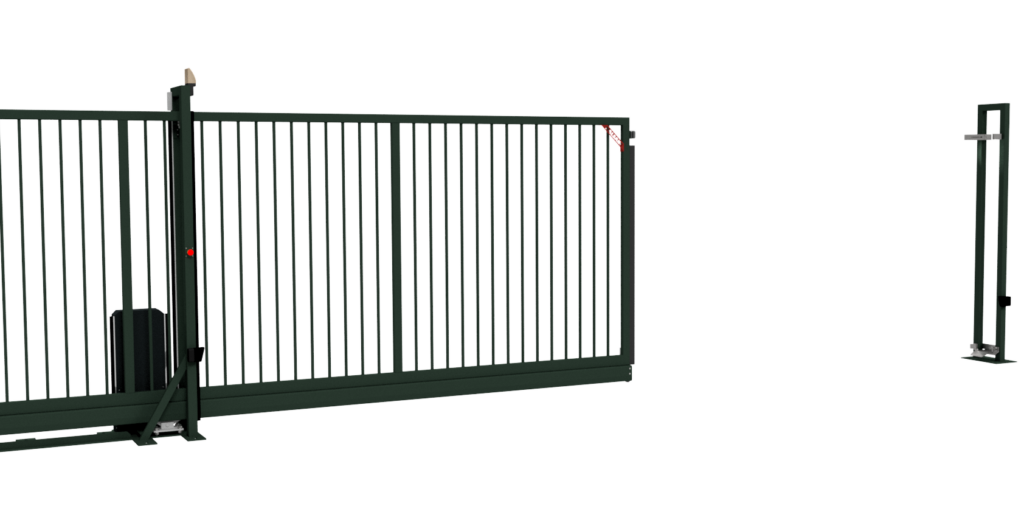

Styrstolpe och ändstolpe

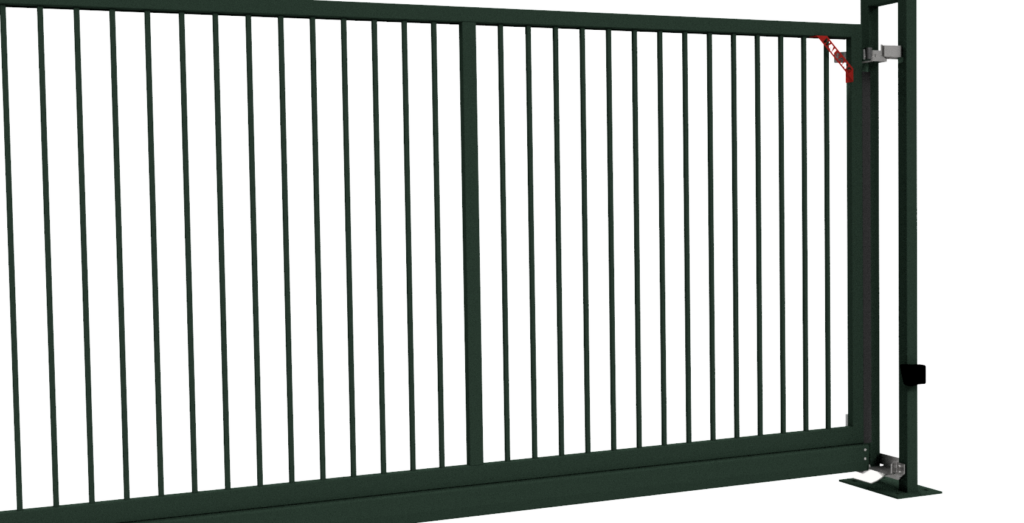

Den dubbelsidiga ändstolpen är tillverkad av fyrkantsprofiler och utrustad med grindfång, för att styra under öppning/stängning och stödja grindbladet i stängt läge.
Styrstolpen är tillverkad av fyrkantsprofiler.

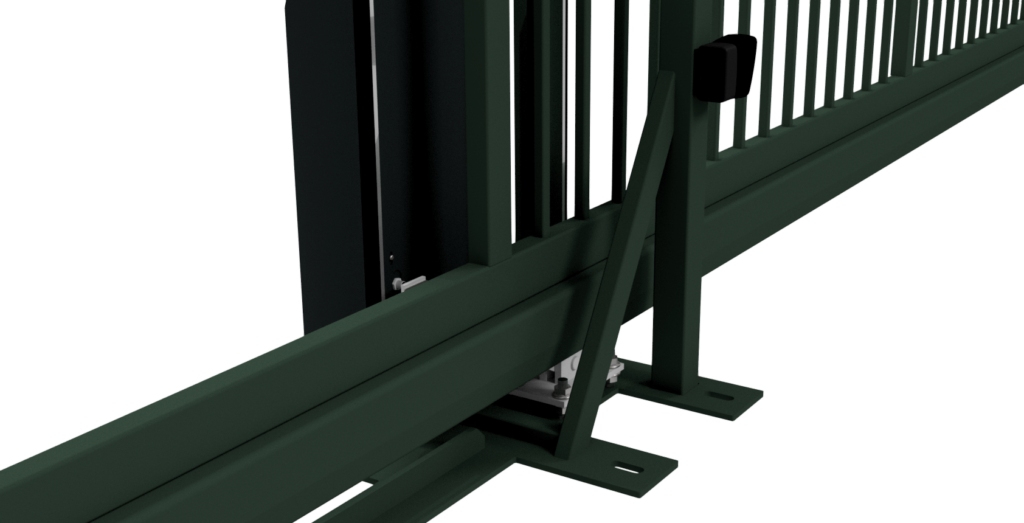

Rullset

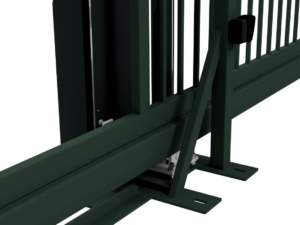

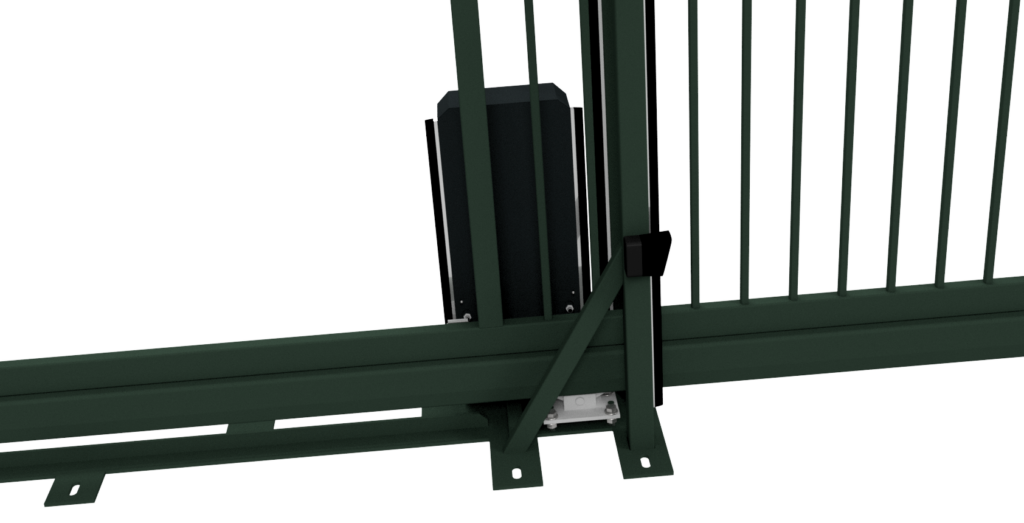

Grindbladet stöds och styrs av 2 rullset med kullager, integrerade i underbalken. Det ena rullsettet är monterat på styr/motorstolpens basplatta. och det andra rullsettet är monterat på den bakre delen av basplattan vilken möjliggör en enkel installation.
Båda rullseten stödjer underbalken för att garantera en perfekt styrning av grindbladet.
I sidled styrs grindbladet av en horisontell kullagerförsedd styrrulle och är placerad högst upp på styr/motorstolpen.
Alla styrrullar är av högklassig polyamid. Materialet håller länge och ger tyst gång.

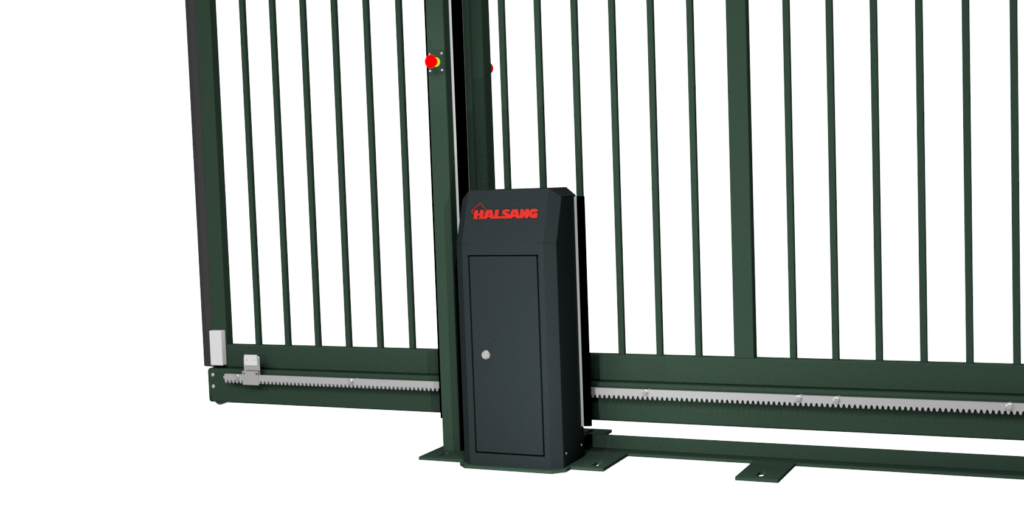

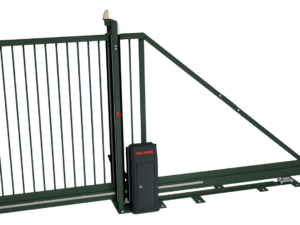

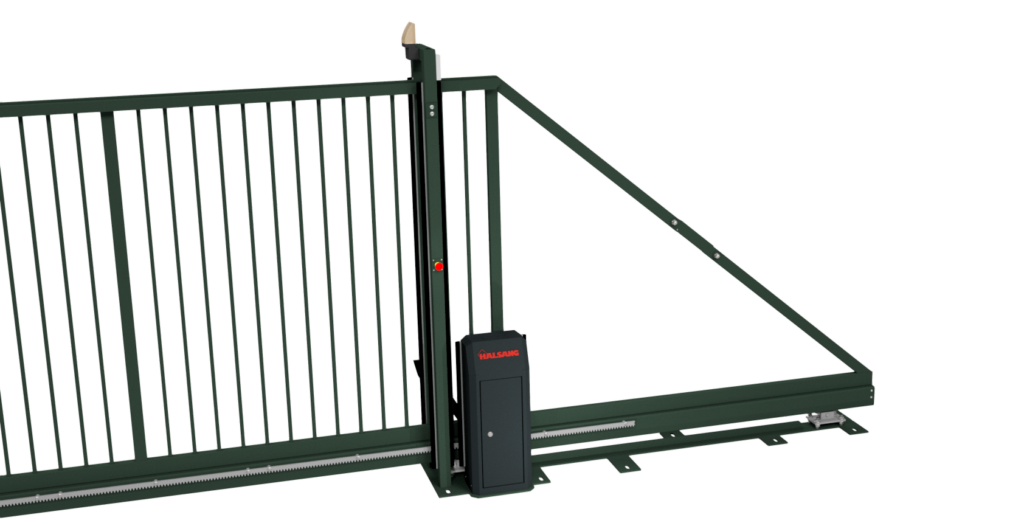

Motorisering

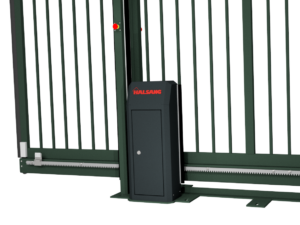

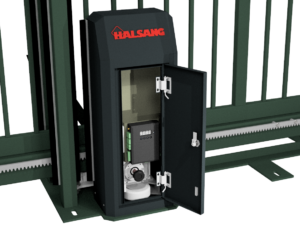

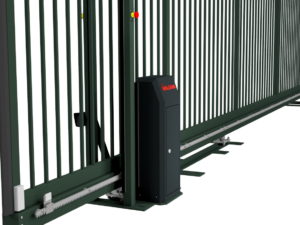

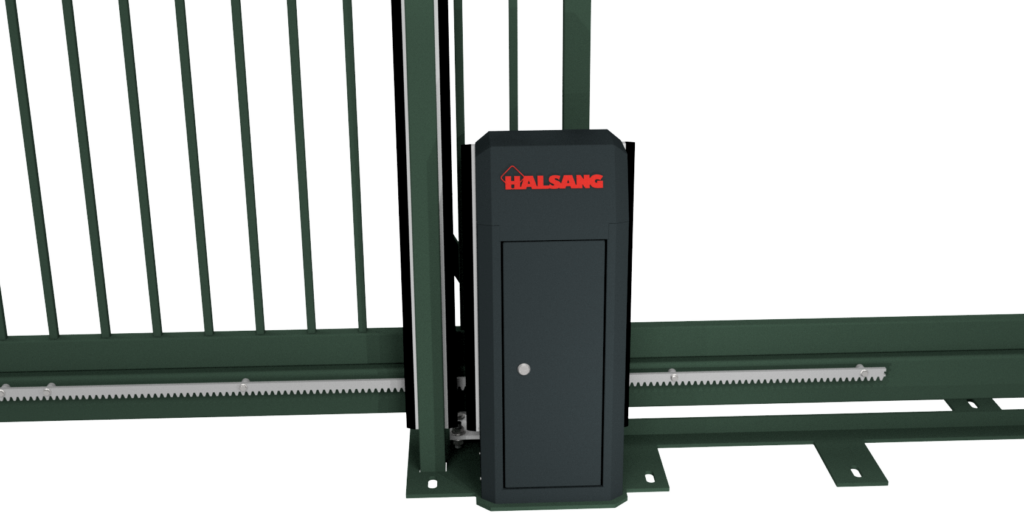

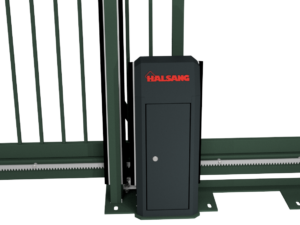

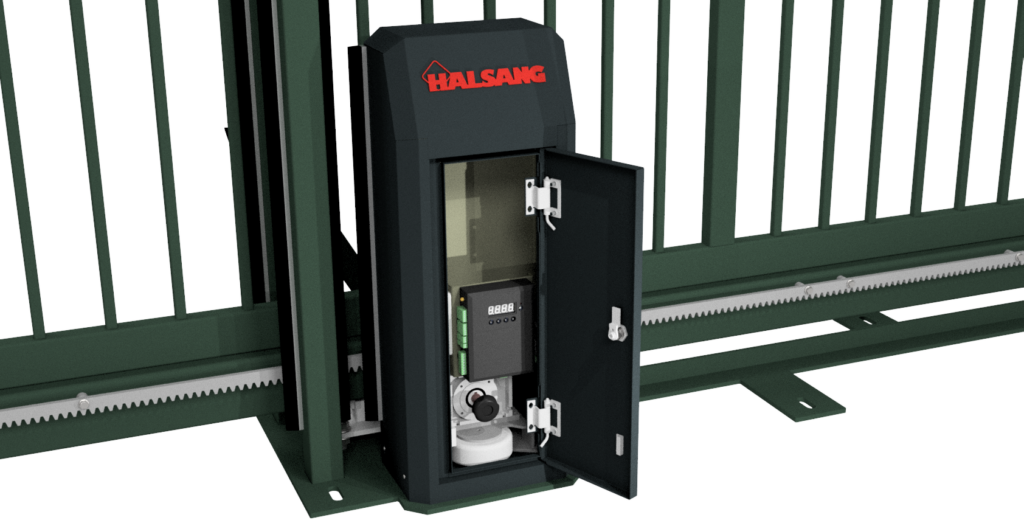

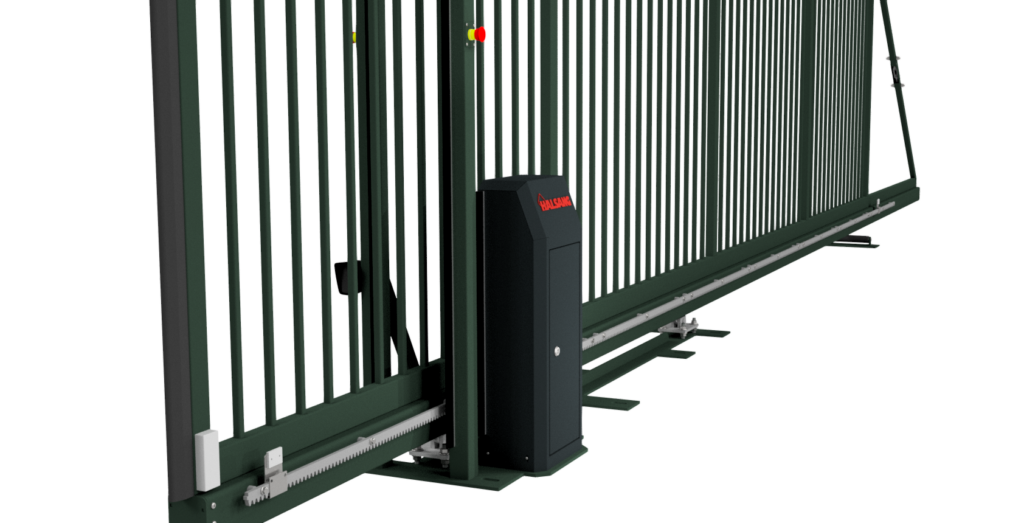

Utrustad med Halsang 24 V motorisering typ LOKE. Motorn är borstlös.
• 24V BLDC motor
• H106 styrenhet
• Självlåsande snäckväxel i hus av gjuten aluminium
• Maximalt vridmoment på 52 Nm
• Lätt att frikoppla
• Kuggstång modell 4
• Nominell hastighet på 0,25 m/s
• Oljefylld växellåda
• 60 % arbetscykel
• Överströmsskydd
• Dynamisk kraftavkänning för säker drift
• Förberedd för säkerhetsanordningar
• Justerbar mjukstart och mjukstopp
• Drifttemperatur från –30°C upp till +50°C
• Strömförsörjning 220 – 240V VAC, 50 – 60 Hz
• Inbyggd radiomottagare 868 MHz
• Justerbar höjd på motor
• Rostfritt stål, pulverlackerat hölje
Funktnioner
• Helsvetsad stålkonstruktion i HDG-utförande
• Fyrkantsprofilfyllning som standard 20x20x1,5 mm
• Extern stödrulle för 6 och 7 m öppningsbredd
• Max öppningsbredd 7 m
• Max höjd 2,0 m
• Underbalk 120x100x5 mm
• Styr/ändstolpe 60x60x2 mm
• Grindram 60x40x2 mm
• Bottenprofil 80x40x3 mm
• TüV godkänd och i enlighet med EN 13241-1
• Andra dimensioner på begäran
Tillval
• Överklättringsskydd – hajfena på grindblad
• Grindanslutning monterad på grindstolpar
• Lackerat utförande i annan RAL kulör
