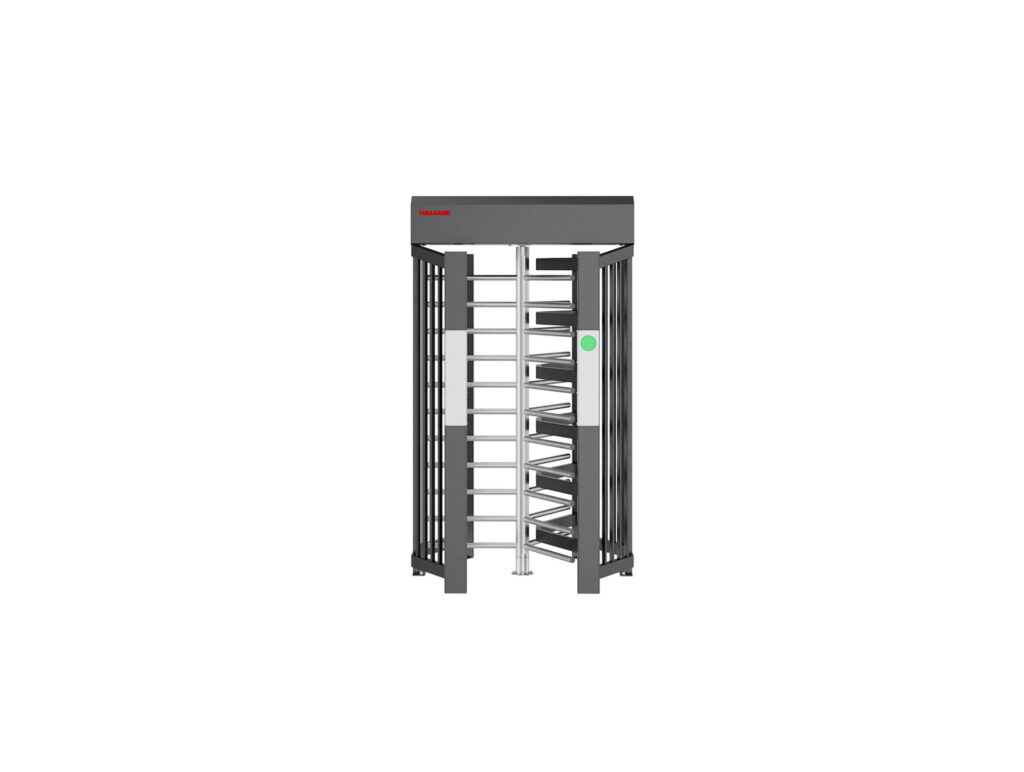

Rotationsgrind IDUN HHT3 HHT4

Snabb och säker
Rotationsgrindarna är konstruerade för kontinuerlig drift och kan med framgång användas i områden med högfrekventa passager. Lämpliga områden: fabriker, kommersiella byggnader, hamnar etc.
Rotationsgrinden har en roterande spindel med 3 (120 grader) eller 4 armar (90 grader), beroende på önskad säkerhetsnivå.

Funktion
Tvåvägsmekanismen möjliggör trafikkontroll i båda riktningarna eller i en vald riktning. LED-piktogrammen (rött kors och grön pil), väl synliga och placerade i ögonhöjd på ramröret, indikerar vändkorsets status (låst/olåst). Det röda korset indikerar stängd passage, den gröna pilen indikerar passageöppning. Vändkorsmekanismen möjliggör smidig in- och utgång och är utrustad med ett mekaniskt såväl som ett magnetiskt lås för optimal säkerhet. Spindeln är motoriserad, vilket säkerställer smidig in- och utgång för användaren.

• Rotationsgrindsmekanismen är tillverkad av högkvalitativt stål och utrustad med högkvalitativa lager. Broms-/låssystemet har en mycket kort responstid (från 0,03 till 0,12 sekunder).
  Vid strömavbrott låses mekanismen automatiskt upp för att möjliggöra en säker utfart från området, och ingången är låst för att förhindra inträde.
• Styrningen (H104) har ett brett utbud av alternativ som möjliggör olika individuella krav
• Enkel åtkomst för service och underhåll i styrskåpet
• Belysning av passagen är standard (skymningsrelä)
• Paneler i rostfritt stål för accesscontrolutrustning – möjliggör särskilda utskärningar
• Piktogram (rött/grönt) som standard på båda sidor om vändkorsens ramrör i ögonhöjd
• Förberedd för extern kortläsare
• Spindlar i polerat rostfritt stål (1.4301).
• Rostfritt stål + RAL-lackerad skåp som standard (även vid VFZ-utförande på rotationsgrinden)
• Bur i VFZ  stål som standard
• 25×25 horisontella profiler svetsade på toppen av buren – förhindrar att man kommer in i grindburen
• 15-20 passager / min

Totalhöjd 2 535 mm, Andra mått: på begäran.
Strömförsörjning 230V AC, 50 Hz
Energiförbrukning max 120 W
Strömförbrukning 5A
Återkopplingssignal potentialfri kontakt – no/ nc
Öppningssignal signal (max. 1 sek)
Driftsmiljö -25o till +50o C
Vikt IDUN HHT3 240 kg, IDUN HHT4 248 kg
Relativ luftfuktighet Miljö 10-80 %
IP-skyddsklassning 44
Skåp Rostfritt stål, 1,5 mm + RAL-beläggning
Ramprofiler 140x80x3 mm, 80x40x3 mm, 80x40x2 mm och 25x25x2 mm
Spindelkärnrör 90×3 mm
Spindelarmar 38×2 mm

• Överklättringsskydd
• Stängselanslutning
• Rundat tak i polykarbonat
• Platt tak i stål
• Vattenavrinningssystem för taket “1- eller 2-sidigt”.
• Specialfyllningar / Företagslogo
• Fixeringsram för nedgjutning under mark
• Pulverlackerad ram i RAL-färger.
